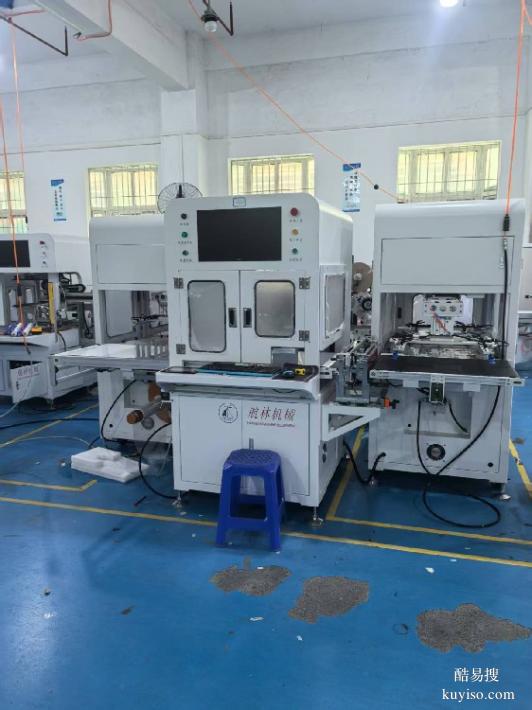

fpc貼合自動化設備OCA線路的貼合機

航林機械從一開始，就定位做高端智能壓裝產品方向。為此我們
給產品設計劃了三道底線
我們對細節的追求，不僅僅是體現在每個零部件的品質、成品的性能、批量一致性，即使外觀一點點瑕疵、一顆細小的灰塵，乃至配件的包裝、防潮保護都事無巨細，每年對細節的標準還在不斷的提高！

1、設備應用：
適合各類輔料的貼合
適 適
2、設備優勢：
上下相機自動對位片膠和產品，貼合精度高，操作簡便。
3、對位方式：視覺系統自動對位貼合。
4、機械動作由PLC控制，操作界面簡單易懂,帶用戶密碼保護功能。PLC配搭7寸觸摸，可輕松修改保存機械預設運動控制參數。
5、節拍時間短，機器效率高。
6、適合最大250*200mm尺寸的輔料貼合。
7、適合最小20*20mm尺寸的輔料貼合。
二、設備工藝流程：
產品放料 手動上料
設備流程 1.手動將輔料放置在傳送帶上，流至貼合平臺區域被上方相機拍照定位
2.剝膠飛達結構將片膠撕開
3.貼頭下移吸取片膠，并被下方相機拍照定位
4.貼頭至貼合平臺區域下壓和輔料完成貼合
完成一個節拍
三、效率:
機臺產能 1200-1500PCS/小時
調試時間 新的產品調試45分鐘，有數據保存的產品調試10分鐘

機械結構獨立 外觀 國標50*50方通骨架（電腦白鈑金烤漆）
零件 S45C硬鉻處理以及AL6061亮銀氧化噴砂
導軌 臺灣 HIWIN/THK
直線模組 國產精密模組
安全防護 控制面板上緊急停止和安全光柵
電控系統 PLC 信捷
伺服電機 信捷/禾川/松下
電網穩定 EMI電源濾波器
電源保護 漏電斷路器
直流電源供應 明緯
照明 LED輔助光源
氣動系統 氣缸 AIRTAC
壓力調節 優創
電磁閥 AIRTAC
真空源 無油真空泵
視覺系統 整體供應 一昇視覺
膜片來料 長邊卷膜來料，自動分片
貼合精度 貼合精度±0.1MM
貼合良率 ≥98%
工作平臺高度 800±30mm
設備稼動率 ＞95%
壓力重復精度 ±0.2KGF
最大外形尺寸 約2350mm(長)*1650mm（寬）*2000mm（高）
外形 落地式滾輪移動
重量 約500KG
場地設施 電源供應 機器電源AC220V±10%、50Hz
功率 5KW
環境要求 無易爆易燃和腐蝕氣體25℃±5℃; 40~85%RH
氣源供應 0.5~0.7Mpa，干燥氣源。
