電動真空蝶閥原理

電動真空蝶閥，作為真空系統中的關鍵組件，憑借其電動執行器驅動的啟閉功能、優良的密封性能及廣泛的真空應用特性，在半導體、藥品處理等多個領域展現出了重要價值。

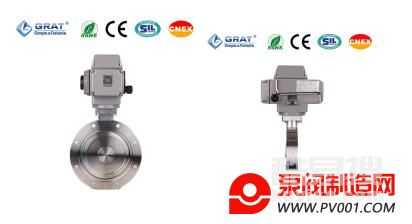

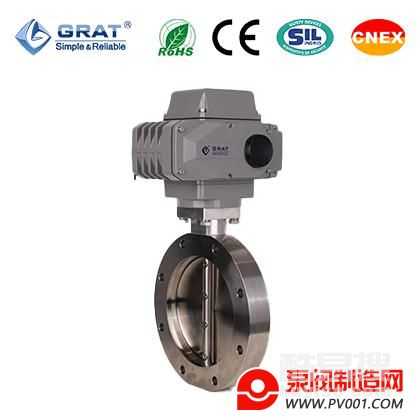

電動真空蝶閥是一種利用電動執行器驅動閥桿或蝶板，實現啟閉動作的閥門。它通過外接電源的切換或外部輸入信號，實現對閥門開、關或中間位置的控制。在真空系統中用于隔離不同部分之間的空氣流量，從而維持真空度。在許多真空應用中，如半導體制造、藥品和化學制品處理、熔煉、真空冷卻和真空烹調等領域也有廣泛應用。因其優良的密封性能和低泄漏率，能有效地保證氣體的質量，提高生產效率。

產品特色：

真空蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造，具有結構緊湊、重量輕、便于安裝、流阻小、流通量大等特色。同時，真空蝶閥內無連桿、螺栓等結構，工作可靠、使用年限長，可以多工位安裝，不受介質流向影響。

應用特色：

壓力：適用于接近完全真空的環境，最大壓降通常在幾個毫巴或千帕以內。

真空度：能在接近絕對真空的條件下工作，適用于壓力遠低于大氣壓的環境。

負壓承受能力：可以承受的負壓不高于1公斤力/平方厘米（約98 kPa），即略低于大氣壓的壓力。

使用溫度范圍：一般適用于-29℃至300℃的溫度范圍。特殊設計可適應更廣的溫度范圍。

工作原理及與普通蝶閥的區別：

原理：

當電動執行器啟動時，電動執行器的轉子帶動閥盤進行旋轉。利用閥盤的旋轉來控制氣體的流動 ，閥盤通常采用圓盤狀結構，具有良好的密封性和流體控制能力。

通過控制電動執行器的轉速和轉向，可以實現對流體的精確控制，實現流體的開啟、關閉或調節。

區別：

使用壓力：真空蝶閥用于負壓環境，即內腔壓力低于大氣壓，適用于真空管道系統；而普通蝶閥用于正壓環境，壓力大于或等于大氣壓，不適用于真空環境。

閥門特征：真空蝶閥要求連接高度密封，結構與墊片材料致密，普通蝶閥則無此特殊要求。

應用行業：真空蝶閥常用于冶金、礦山等領域，適用于非腐蝕性空氣等介質；普通蝶閥則廣泛應用于各種需要截斷或接通介質流的場合，不限特定行業。

注意事項：

首先，要挑選合適的材料，以保證閥門的耐腐蝕性和密封性。

其次，要注意閥門的安裝位置和方向，以確保氣體流動的方向準確。

最后，要定期檢驗和維護閥門，以保證其正常運行。
