孔板流量計的應用

本文聚焦于MH6150孔板流量計的應用與特性，涵蓋其組成、選型安裝要求、優缺點及計算方法。孔板流量計作為高量程比差壓流量裝置，在多個工業領域展現廣泛應用價值，同時涉及復雜的流量補償計算。

概述

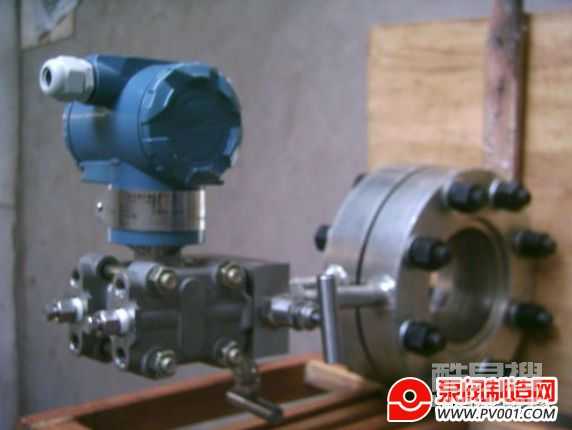

MH6150孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體。蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定。

選型

1、管道條件：

（1）節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

（2）安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正系數。

（3）為保證流體的流動在節流件前1D處形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以 1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得高于±0。3% （B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其最大偏差不得高于±2% 2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，見表1（β=d/D, d為孔板開孔直徑，D為管道內徑）。

（4）節流件上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0。7（不論實際β值是多少）取表一所列數值的1/2

（5）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的最小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。

節流件上下游側的最小直管段長度表1

節流件上游側局部陰力件形式和最小直管段長度L

注：1、上表只對標準節流裝置而言，對特殊節流裝置可供參考

2、列數系為管內徑D 的倍數。

3、上表括號外的數字為“附加相對極限偏差為零”的數值，括號內的數字為“附加相對極限偏差為±0.5%”的數值。即直管段長度中有一個采用括號內的數值時，流量測量的極限相對偏差τQ/Q。應再算術相加0.5%亦即（τQ/Q+0.5）%

4、若實際直管段長度大于括號內數值，而小于括號外的數值時，需按“附加極限相對偏差為0.5%”處理。

（1）直流件安裝在管道中，其前端面必須與管道軸線垂直，允許的最大不垂直度不得高于±1°。

（2）節流件安裝在管道中后，其開孔必須與管道同心，其允許的最大不同心度ε不得高于下列公式計算結果:ε≤0.015D（1/β-1）。

（3）所有墊片不可用太厚的材料，最好不高于0.5mm，墊片不可突出管壁內否則可能引起很大的測量偏差。

（4）凡是調節流量用的閥門，應裝在節流件后最小值管段長度以外

（5）節流裝置在工藝管道上的安裝，必須在管道清洗吹掃后進行。

（6）在水平或傾斜管道安裝的節流裝置的取壓方式。

1）被測流體為液體時，為避免氣泡進工藝管道 入到牙關，取壓扣應處于工藝管道 中心線下偏≤45°的位置上正負取 αα α1

優缺點

一、優點

1、標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；

2、結構易于復制，簡單、堅固、性能穩定可靠、價格低廉；

3、應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；

4、檢測件和差壓顯示儀表可分開不同廠家生產，便于專業化規模生產。

二、缺點

1、測量的重復性、精確度在流量傳感器中屬于中等水平，由于眾多因素的影響錯綜復雜，精確度難于提高；

2、范圍度窄，由于流量系數與雷諾數有關,一般范圍度僅3∶1～4∶1；

3、有較長的直管段長度要求，一般難于滿足。尤其對較大管徑，問題更加突出；

4、壓力損失大；

5、孔板以內孔銳角線來保證精度，因此傳感器對腐蝕、磨損、結垢、臟污敏感，長期使用精度難以保證，需每年拆下強檢一次；

6、采用法蘭連接，易產生跑、冒、滴、漏問題，大大增加了維護工作量。

計算方法

孔板流量計可廣泛應用于石油、化工、天然氣、冶金、電力、制藥等行業中，各種液體、氣體、天燃?xì)庖约罢羝捏w積流量或質量流量的連續測量。

簡單來說差壓值要開方輸出才能對應流量

實際應用中計算比較復雜一般很少自己計算的這個都是用軟件來計算的下面給你一個實際的例子看看吧

一．流量補償概述

差壓式流量計的測量原理是基于流體的機械能相互轉換的原理。在水平管道中流動的流體，具有動壓能和靜壓能（位能相等），在一定條件下，這兩種形式的能量可以相互轉換，但能量總和不變。以體積流量公式為例：

Q v = CεΑ/sqr（2ΔP/（1-β^4）/ρ1）

其中：C 流出系數；

ε 可膨脹系數

Α 節流件開孔截面積，M^2

ΔP 節流裝置輸出的差壓，Pa;

β 直徑比

ρ1 被測流體在I-I處的密度，kg/m3;

Qv 體積流量，m3/h

按照補償要求，需要加入溫度和壓力的補償，根據計算書，計算思路是以50度下的工藝參數為基準，計算出任意溫度任意壓力下的流量。其實重要是密度的轉換。計算公式如下：

Q = 0.004714187 *d^2*ε*@sqr（ΔP/ρ） Nm3/h 0C101.325kPa

也即是畫面要求顯示的0度標準大氣壓下的體積流量。

在根據密度公式：

ρ= P*T50/（P50*T）* ρ50

其中：ρ、P、T表示任意溫度、壓力下的值

ρ50、P50、T50表示50度表壓為0.04MPa下的工藝基準點

結合這兩個公式即可在程序中完成編制。

二．程序分析

1.瞬時量

溫度量：必須轉換成絕對攝氏溫度；即+273.15

壓力量：必須轉換成絕對壓力進行計算。即表壓+大氣壓力

補償計算根據計算公式，數據保存在PLC的寄存器內。同時在intouch畫面上做監視。

2.累積量

采用2秒中一個掃描上升沿觸發進行累積，即將補償流量值（Nm3/h）比上1800單位轉換成每2S的流量值，進行累積求和，畫面帶復位清零功能。
