鑄鋼楔式閘閥閥蓋的典型工藝路線

本文聚焦于鑄鋼楔式閘閥閥蓋的加工工藝，詳細闡述了框梁式與盔式兩種結構型式的典型工藝過程，包括定位基準的挑選與各部位的加工順序，旨在指導批量生產中閥蓋的精確加工。

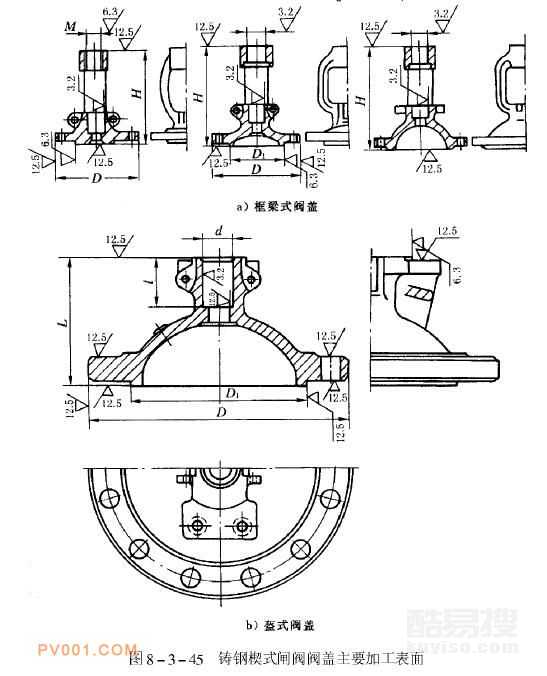

鑄鋼楔式閘閥閥蓋，其卞要加下表層見圖R一3一4S所示，是旋轉面。因此，通常采用車削方法加下。

在批量生產中，鑄鋼楔式閘閥閥蓋可按下列兩種結構型式的典型下藝過程加下。

①框梁式鑄鋼閥蓋，見圖$-3-4Sa。先加下小端及內孔，然后以小端的內孔及法蘭背面為定位基準，采用專用夾具安裝來加下法蘭等。表8一3一7是框梁式鑄鋼閥蓋的典型下藝過程。

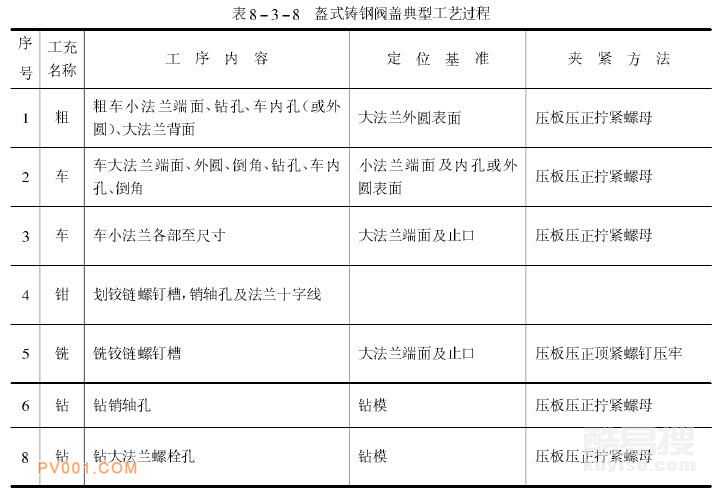

②盔式鑄鋼閥蓋，見圖(C8一3一4Sb)。先加下不法蘭端面及內孔，然后以小法蘭端面及內孔或外圓表層為定位基準，依次加下大法蘭端面、小法蘭各部位等。表8一3一8是盔式鑄鋼閥蓋的典型下藝過程。
